隨著人們環保意識的提高，人們都知道在商用廚房中安裝抽排系統，解決廚房油煙排放和凈化問題。但是，在設計廚房排煙管道時，必須計算煙管的摩擦阻力，這樣才能給煙管提高足夠的動力，也才能把油煙排出到廚房外。那么，煙管的摩擦阻力應該如何計算呢?作為專業的大型幼兒園廚房設備廠，現在我們就和大家共享相關的知識。

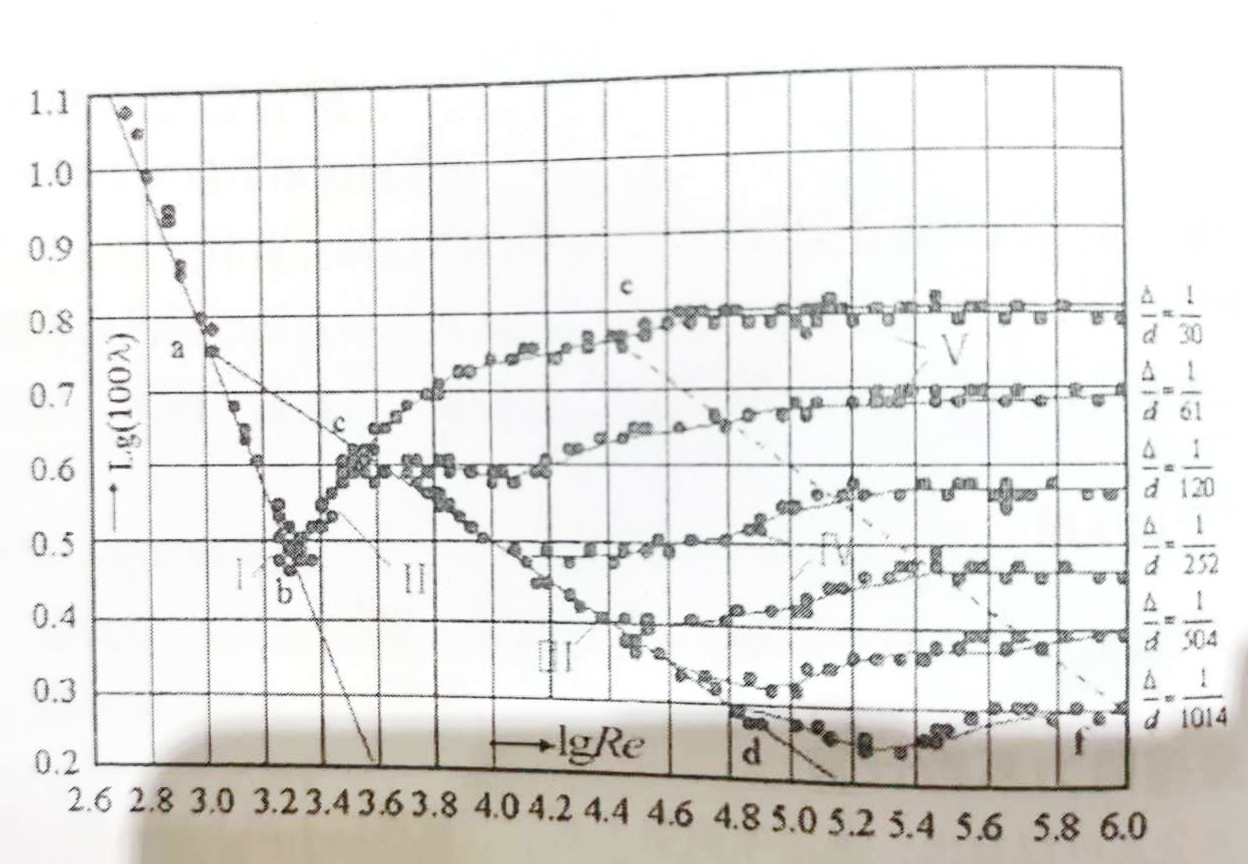

　　作為專業的幼兒園廚房設備廠，我們認為，要計算煙管中的摩擦阻力，可以需要把煙管采用尼古拉茲實驗作為參考，并根據實驗曲線圖進行計算。下圖為尼古拉茲實驗曲線圖：

　　在計算各區域數據時，具體應該按照以下方式進行：

　　I區:層流區。圖中ab直線段雷諾數比較小,大致范圍為lgRe<3.36,即Re≤2320.在這一區域,6條曲線重合在一條直線上。結果說明,在流動速度比較低的狀態下,摩擦阻力系數與管壁粗糙度無關,僅與雷諾數有關,摩擦阻力系數與雷諾數的關系式為：

　　λ=64/Re

　?、騾^(qū):過渡區。在這一區域.大致范圍為3.36

　　Ⅲ區:紊流光滑區。實驗測試數據在坐標圖的cd直線段上,不同粗糙度的曲線,Re>4000時進入該區域,隨雷諾數的增大,相對粗糙度大的管道,實驗點在雷諾數較低時便離開此線;相對粗糙度小的管道,實驗點在雷諾數較大時才離開。

　　對于湍流光滑區.摩擦阻力系數為

　　λ=0.3164/Re^0.25

　　IV區:紊流過渡區。隨著雷諾數的增大,各種不同粗糙度的曲線開始離開cd曲線,摩擦阻力系數逐漸增大,當增加至圖中虛線位置時各曲線開始與lgRe軸平行。在cd線與虛線中間的區域為第Ⅳ區。該區摩擦阻力系數可用柯列勃洛克公式計算。

　?、鯀^(qū):紊流粗糙區。雷諾數繼續增大,超過虛線位置,摩擦阻力系數與雷諾數無關,只取決于相對粗糙度。該區域內,壓力損失與流速平方成正比,所以該區又被稱為阻力平方區。

　　該區摩擦阻力系數可用尼古拉茲經驗公式計算。

　　λ=1/[1.74+2lg(d/2k)]²。

　　以上幾點就是我們整理的關于煙管摩擦阻力計算的相關知識，希望對大家能夠有所幫助。
